凝汽器結為單殼體、對分、單流程、表面式

發布時間:2024-12-25 01:25:27瀏覽數:

生產凝汽器N-1200的現場車間制造安裝，，過程！今后連云港靈動會將所有生產制造相關圖片照片，拍照，發布在我們的官方網站上，當今是互聯網的時代，所以連云港靈動張將所有生產設備及半圖及設備介紹，部公開發布官方網站，告訴我們的客戶，我們生產的凝汽器是以求發展，以為動力！連云港靈動凝汽器生產廠家廠房車間現場生產凝汽器與同行

凝汽器簡介：

凝汽器運行時，冷卻水從水室的下半部分進來，通過冷卻水管（換熱管）進入后水室，向上折轉，再經上半部分冷卻水管流向水室，后排出。低溫蒸汽則由進汽口進來，經過冷卻水管之間的縫隙往下流動，向管壁放熱后凝結為水。結說明

凝汽器結為單殼體、對分、單流程、表面式。

凝汽器為單殼體對分單流程表面式凝汽器，它在低壓缸下部橫向布置。凝汽器殼體置于彈簧支座上，其上部與汽機排汽缸采用剛連接。循環水流經凝汽器管束使凝汽器殼體內汽機排汽凝聚，凝聚水聚集在熱井內并由凝聚水泵排走。

凝汽器殼體內布置管束，熱井置于殼體下方,正水位時其水容積保凝結水泵運行時間流量。

凝汽器由外殼和管束單流程,管子為銅合金管,用淡水冷卻。凝汽器喉部和汽輪機低壓缸排汽管連接，接頸下部呈截錐四方形,左右兩側對稱布置，裝有兩個減溫器。

凝汽器熱井：凝汽器下部收集凝結水的集水井，放于汽機房下方。作用為收集凝結水，并且給凝結水泵提供的靜壓頭。

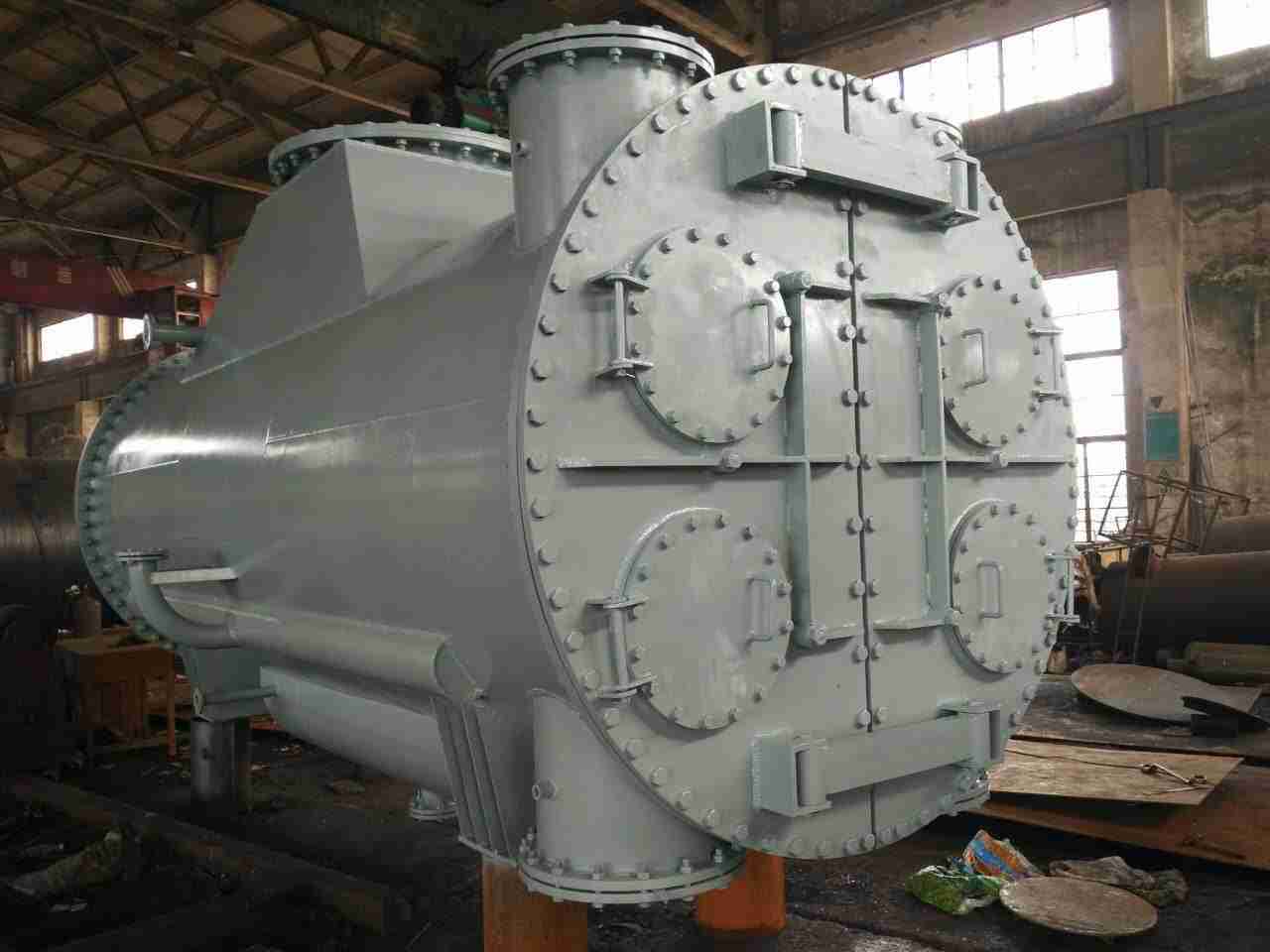

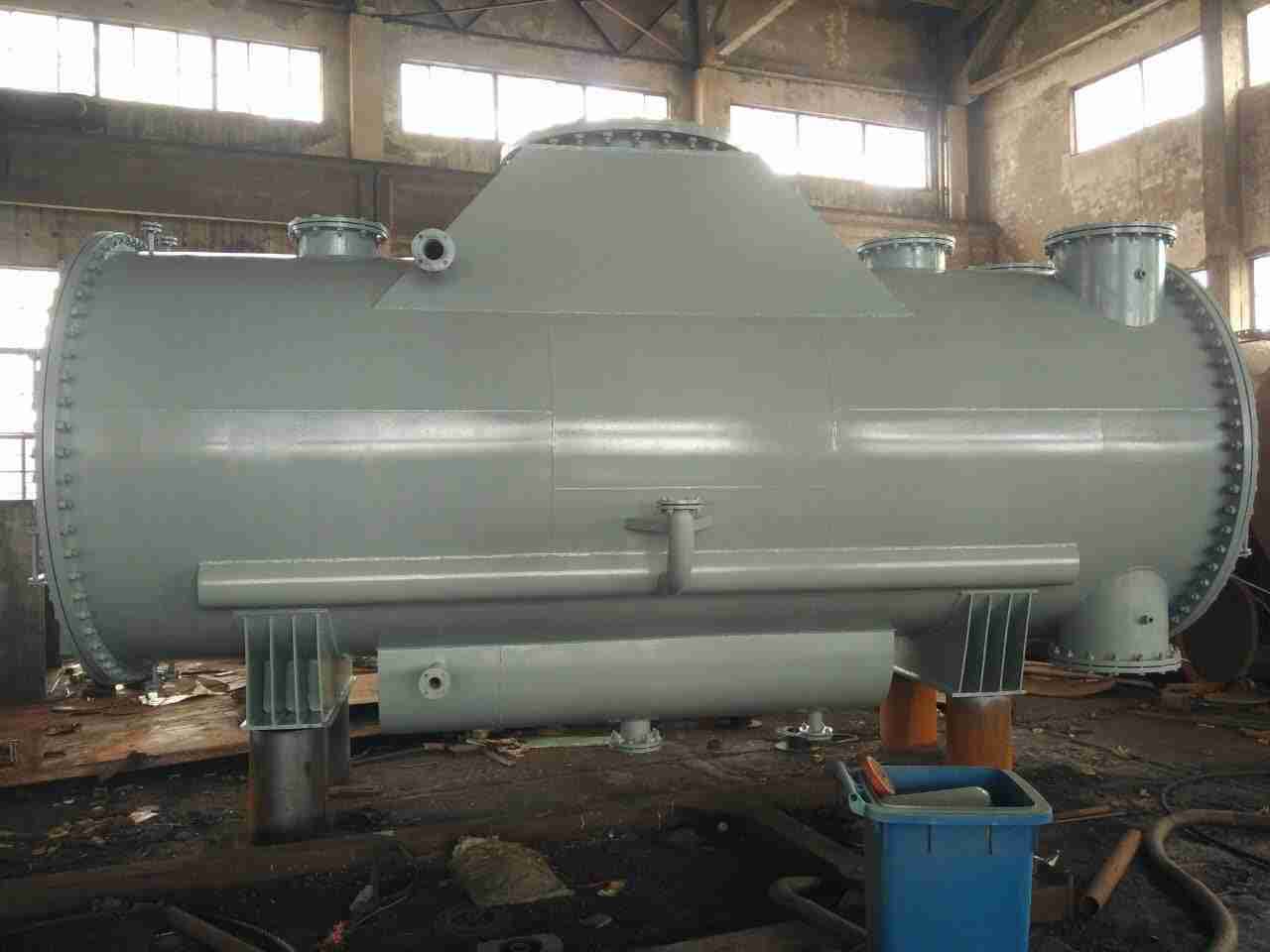

凝汽器廠家生產圖介紹
